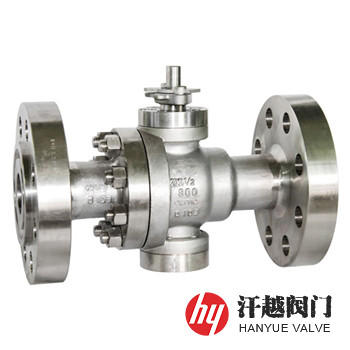

ASTM A494 CW6MC球閥是一種左右閥體由ASTM A494 Gr. CW6MC鑄造成型，球體和閥桿采用Inconel 625或Alloy 625等鍛制或軋制而成，具有耐氧化-還原復合介質、耐海水和縫隙腐蝕優，且熱強度高，耐高溫氧化的因康鎳合金球閥，該閥主體部件所使用的材料為鑄件或鍛件鎳鉻合金，不僅擁有廣泛耐氧化和耐腐蝕的優良特性，而且強度高、韌性好，它的強度源于其中所含的鉬和鈮的固溶體強化效應，鉻和鉬成分使其擁有抗氯化物點蝕的性能，高鎳含量增強了它對氯離子應力腐蝕裂化的抵抗能力。本產品在很寬的溫度和壓力范圍內擁有優異的耐蝕性，在堿水、鹽水、淡水、中性鹽和空氣中，幾乎不發生侵蝕，滿足了工況耐高溫高壓、耐腐蝕、耐磨損、耐沖刷、抗熱循環和零泄漏等要求，因而被廣泛應用在石油和天然氣開采，石化、化工、海水處理及其相關工業領域。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | A494 CW6MC | UNS N26625 | Inconel625 | Alloy625 |
| 2 | 左 閥 體 | A494 CW6MC | UNS N26625 | Inconel625 | Alloy625 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCONEL625+HF | |||
| 4 | 球 體 | Inconel625 | Inconel625 | Inconel625 | Inconel625 |
| 5 | 上下閥桿 | Inconel625 | Inconel625 | Inconel625 | Inconel625 |
| 6 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 7 | 彈 簧 | Inconel750 | Inconel750 | Inconel750 | Inconel750 |
| 8 | 端 蓋 | A494 CW6MC | UNS N26625 | Inconel625 | Alloy625 |
| 公稱壓力Class | 150 | 300 | 600 | 900 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | ? | 108 | 90 | 60.3 | 34.9 | 9.6-1.6 | 4-16 |
| ? | 117 | 100 | 69.9 | 42.9 | 11.2-1.6 | 4-16 | |
| 1 | 127 | 110 | 79.4 | 50.8 | 12.7-1.6 | 4-16 | |
| 1 ? | 140 | 115 | 88.9 | 63.5 | 14.3-1.6 | 4-16 | |
| 1 ? | 165 | 125 | 98.4 | 73.0 | 15.9-1.6 | 4-16 | |
| 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 | |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
