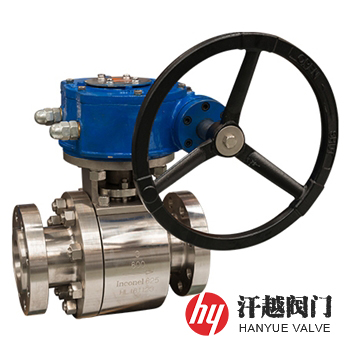

Inconel625球閥是一種閥體、球體、閥桿等主要零部件采用Inconel 625或Alloy625及UNS N06625等材料鑄造或鍛造而成，具有耐氧化性與高溫耐蝕性優，對侵蝕環境有良好的耐腐蝕性的鎳基高溫合金球閥。該閥所使用的材質屬Ni-Cr固溶強化變形高溫合金，從低溫到980℃都具有良好強度和韌性以及優良的抗疲勞性能和抗氯離子應力腐蝕開裂能力，其在很多介質中都表現出很好的耐腐蝕性，它在氯化物中擁有出色的抗點蝕、縫隙腐蝕、晶間腐蝕和侵蝕的性能，并具有優良的耐硝酸、磷酸、硫酸、鹽酸等無機酸腐蝕性，同時在氧化和還原環境中也擁有耐堿和有機酸腐蝕的性能。該閥在海水和含氯離子環境中幾乎不產生腐蝕，對海水和鹽溶液具有很高的耐腐蝕性，在高溫時也一樣，因此，本產品特適用于各類化學裝置及海水處理系統中。
| 序號 | 部件名稱 | 材料名稱 | |||
| 1 | 閥 體 | INCONEL 625 | ALLOY 625 | B564 UNS N06625 | B446 UNS N06625 |
| 2 | 閥 蓋 | INCONEL 625 | ALLOY 625 | B564 UNS N06625 | B446 UNS N06625 |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、INCONEL625+HF | |||
| 4 | 球 體 | INCONEL 625 | ALLOY 625 | B564 UNS N06625 | B446 UNS N06625 |
| 5 | 閥 桿 | INCONEL 625 | ALLOY 625 | B564 UNS N06625 | B446 UNS N06625 |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | |||
| 8 | 螺 栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
| 9 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
| 公稱壓力Class | 600 | 900 | 1500 | 2500 |
| 殼體試驗壓力(MPa) | 16.5 | 22.5 | 39.2 | 65.2 |
| 高壓液體密封試驗壓力(MPa) | 12.1 | 16.5 | 28.6 | 47.75 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | |||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | |||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | |||
| 檢驗試驗 | API 598-2016、API 6D-2014 | |||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸/mm | ||
| d | L | d | L | ||||
| 600 | ? | 13 | 165 | 900 | ? | 13 | 216 |
| ? | 19 | 190 | ? | 19 | 229 | ||
| 1 | 25 | 216 | 1 | 25 | 254 | ||
| 1 ? | 32 | 229 | 1 ? | 32 | 279 | ||
| 1 ? | 38 | 241 | 1 ? | 38 | 305 | ||
| 2 | 49 | 292 | 2 | 49 | 368 | ||
| 2 ? | 62 | 330 | 2 ? | 62 | 419 | ||
| 3 | 74 | 356 | 3 | 74 | 381 | ||
| 4 | 100 | 432 | 4 | 100 | 457 | ||
| 表中未列出的其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
